Mesures de tweeter BEYMA CP21F

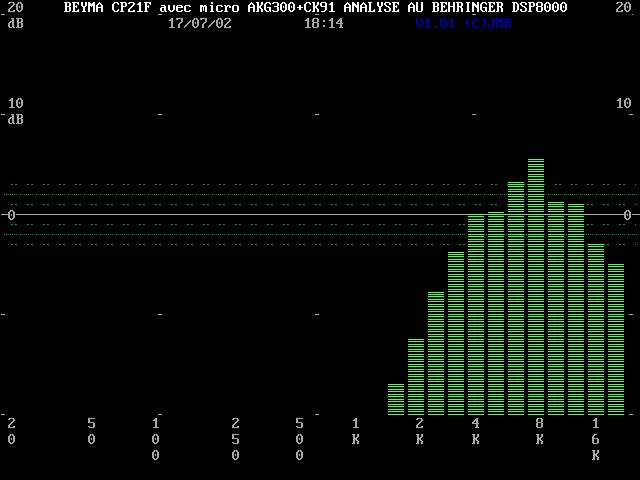

voici le résultat de la mesure en réel :

Echelle en dB : les lignes horizontales en pointillés sont à 1 dB les unes des autres, soit un gabarit de +/- 3 dB par rapport à la ligne grise du "0dB" relatif. ©JmR0702


Matériel utilisé :
  • Générateur-analyseur BEHRINGER DSP8024
  • Filtre actif SCV 222 (coupure à 200 Hz, - 24 dB/Oct)
  • Ampli Q.S.C USA900
  • Filtre passif composé d'un 10 µF SCR mesuré à +/- 2% (coupure 2,2 KHz, -6db/Oct)
  • Micro pour la mesure : A.K.G SE300B + capsule CK91
  • Voltmètre TrueRMS FLUKE 8060A

Conditions de mesures :

Mesure à 1,0 Watt / 1 Mètre dans l'axe du tweeter, au bruit rose.
(plafond à 7M de haut, mur arrière à 25 M. et murs de coté à 22 Mètres chacun)


Nouvelle mesure sur un autre CP21F :

Référence du 0dB = 101 dB SPL :
Mesure en tiers d'octave
Bandes de fréq. (Hz)Niveau relatif (dB)
   1600 -16,50
   2000 -11,00
   2500 -06,25
   3150 -03,50
   4000 -00,25
   5000 -00,75
   6300 +02,00
   8000 +04,50
 10000 +00,50
 12500  00,00
 16000 -04,00
 20000 -06,00


Hors axe :

Sensiblement, l'allure de la courbe reste la même dans toutes les bandes de 1,6 KHz à 8 KHz, que ce soit à 15°, comme à 30°. Le "petit mont" spécifique de 6K à 8K reste le même.
Les bandes 16K et 20K s'affaiblissent d'environ -2 dB à 15°, - 3,5 dB à 30°.
Comparé au JBL 2405 ou autre Fostex 845, tout ceci est très honnête pour le prix ...
